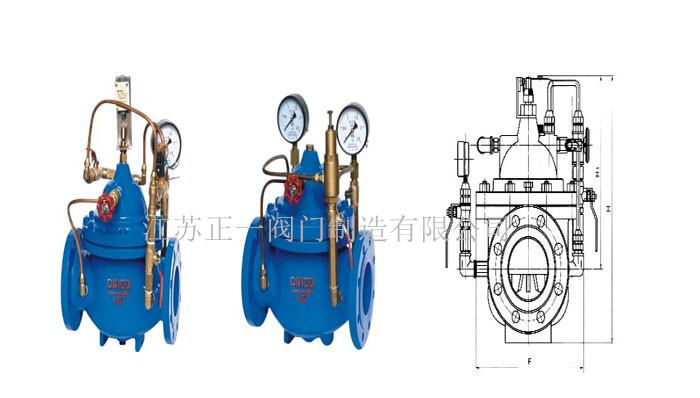

700X水泵控制阀

一、结构特点和用处
700X水泵控制阀由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。本产品利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。电磁阀可采用交流电220V或直流电24V。本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、工作原理
当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。
当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。
技术参数：
1、压力等级：1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力：P=1.5PN
3、密封试验压力：P=1.1PN
4、适用介质：水
5、适用温度：0～80℃
6、材质：铸铁、铸钢、不锈钢
7、电磁阀的说明：电压：交流220V 直流24V
                                 通常：常闭；可选：常开、防爆
